Высокопроизводительная фильтровальная установка Ospa 1250 с многослойной засыпкой

Высокопроизводительная фильтровальная установка Ospa 1250 с многослойной засыпкой

Для поддержания параметров воды в соответствии с нормами DIN и сокращения содержания побочных продуктов хлора важно обеспечить минимальный контакт хлорированной воды с загрязнениями. Первым условием выполнения этой задачи является чистота фильтров.  Фильтры Ospa отличаются особой чистотой благодаря равномерному внутреннему распределению потока воды и ставшей возможной более тщательной промывке. По сравнению со стандартными решениями эти фильтры имеют большое преимущество - обеспечение предельного содержания побочных продуктов хлора не является проблематичным. Кроме того, равномерное распределение потока воды в фильтрах Ospa позволяет использовать высококачественный фильтровальный материал гидроантрацит Н без риска его вымывания при промывке.

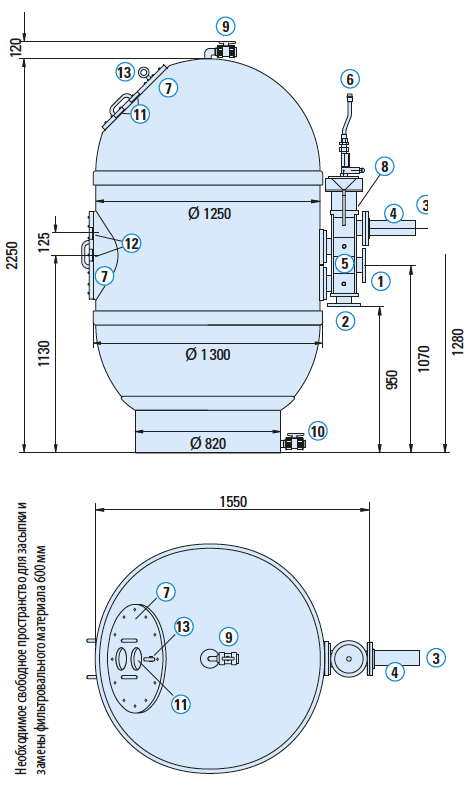

  1. Фланец трубопровода необработанной воды DN 80 / PN 10
  2. Фланец трубопровода очищенной воды DN 80 / PN 10
  3. Клеевой патрубок трубопровода грязной воды d 90 / DN 80
  4. Индикатор
  5. Авт. реверсивный гидроклапан
  6. Защитный шланг R 3/8 для подачи сетевой воды в гидроклапан
  7. Технологическое отверстие сверху и сбоку
  8. Манометр из нержавеющей стали с жидкостным успокоением (2 шт.)
  9. Клапан удаления воздуха из емкости d 32 / DN 25
  10. Клапан опорожнения емкости d 32 / DN 25
  11. Смотровое стекло (2 шт. сверху)
  12. Смотровое стекло (5 шт. сбоку)
  13. погрузочной проушиной

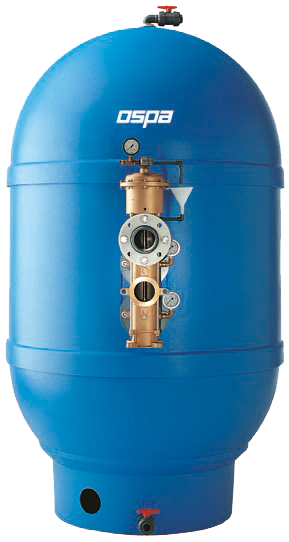

Высокопроизводительная полноавтоматическая фильтровальная установка Ospa 1250 с многослойной засыпкой

Эквивалентна нормам DIN 19605

  • Производительность 36 м3/ч при скорости фильтрации 30 м/ч
  • Устойчивая против коррозии фильтровальная емкость из усиленного стекловолокном многослойного ламината, произведенного вручную с применением полиэстровых смол, стойких к химическому воздействию. Протестирована KSW.
  • С 1 погрузочной проушиной верхних и боковых смотровых стекла – для визуального контроля работы фильтра и разделения слоев, а также взрыхления фильтровального материала при промывке
  • Верхнее и боковое технологическое отверстие. Крепление крышки шпильками из нержавеющей стали
  • Равномерное распределение потока воды, согласованное с размерами емкости – с 7 диффузорными распылителями Ospa, обеспечивающее обтекания водой всей фильтрующей поверхности без образования вихрей. Это позволяет фильтрующей поверхности во время фильтрации оставаться ровной и неподвижной, а также избегать образования промоин. Равномерное распределение воды при промывке и отсутствие фильтровального материала в воде бассейна при скорости промывки 50–55 м/ч по нормам DIN 19643-2 и расширении фильтровального слоя примерно на 20 см. Хорошее взрыхление всех слоев фильтровального материала – от верхнего до опорного.
  • Дюзовое дно с 65 форсунками/м2
  • Клапан удаления воздуха из емкости и клапан опорожнения - из ПВХ
  • Фильтровальный материал, соответствующий нормам DIN 19643 и 19623
  • Реверсивный гидроклапан Ospa из бронзы – для полноавтоматической промывки фильтра, срабатывающий от давления воды. С автоматическим закрытием с помощью возвратной пружины при отключении напряжения или падении давления. С 2 манометрами из нержавеющей стали с жидкостным успокоением и с 1 управляющим эл./магнитным клапаном с манометром из нержавеющей стали с жидкостным успокоением. Соединительные фланцы DN 80 PN 10
  • Индикатор контроля грязной воды

Установка подходит для работы с соленой водой
