Полноавтоматическая фильтровальная установка Ospa 25

Полноавтоматическая фильтровальная установка Ospa 25

Высокая устойчивость к коррозии

Фильтровальная емкость изготавливается из многослойного усиленного стекловолокном полиэстра, стойкого к химическому воздействию. Применяемые насосы из бронзового литья оснащены большим входным фильтром из нерж. стали, обеспечивающим превосходные показатели всасывания. Благодаря большой фильтровальной сетке отпадает необходимость в частом открывании корпуса входного фильтра.

Фильтровальный материал

Фильтровальным материалом служит специально подготовленный кварцевый песок, отличающийся превосходной чистотой фильтрации. Под этим фильтровальным слоем располагается слой из специального кварцевого щебня, как и в фильтрах питьевой воды. В сочетании с равномерным распределением потока воды такое решение обеспечивает оптимальное прохождение воды при фильтрации и эффективное распределение воды при промывке по всему диаметру фильтра и равномерное взрыхление фильтрующего слоя.

Оптимизация фильтрации и промывки

Особое значение на всех фильтрах Ospa мы придаем улучшению качества фильтрации и промывки. Одним из важных моментов при этом является обработка фильтрующей поверхности без образования вихрей. Это позволяет фильтрующей поверхности во время фильтрации оставаться ровной, а также избегать образования промоин. Равномерное распределение воды по всему диаметру фильтра при промывке препятствует образованию скоплений грязи и слеживанию фильтровального материала.

Полноавтоматическое и полуавтоматическое исполнение

Установки предлагаются с полноавтоматическим и полуавтоматическим режимами работы. При предъявлении повышенных требований установки могут оснащаться особо бесшумным насосом Ospa специальной конструкции.

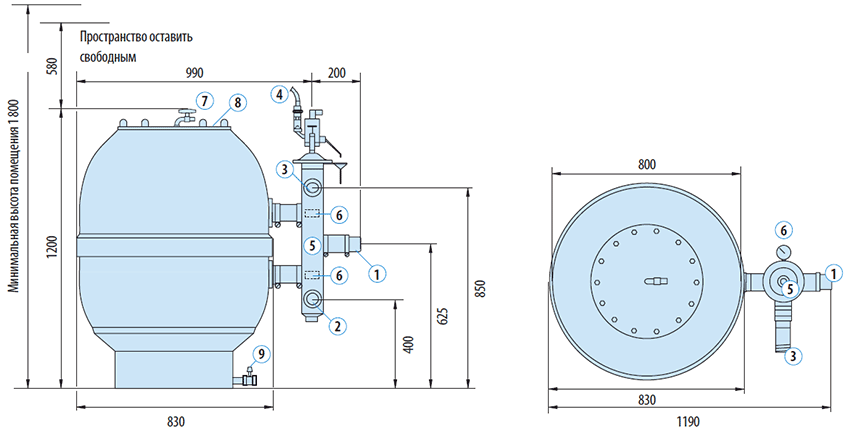

  1. Клеевой ниппель ПВХ трубопровода необработанной воды d 63 / DN 50
  2. Клеевой ниппель ПВХ трубопровода очищенной воды d 63 / DN 50
  3. Трубопровод воды обратной промывки: с индикатором и клеевым ниппелем ПВХ d 63 / DN 50
  4. Защитный шланг G 3/8 для подачи сетевой воды в гидроклапан
  5. Авт. реверсивный гидроклапан с автоматически закрывающимся электромагнитным клапаном
  6. Манометры из нерж. стали с жидкостным успокоением (2 шт.)
  7. Шаровой кран ПВХ для удаления воздуха d20/DN15, с наконечником для шланга
  8. Большое ревизионное отверстие 380 мм. Крышка с болтами и гайками M12 из нерж. стали
  9. Шаровой кран ПВХ опорожнения емкости d32/DN25



Полноавтоматическая фильтровальная установка Ospa 25 производительностью ок. 24 м3/ч

  • Высокопрочная устойчивая к коррозии фильтровальная емкость из усиленного стекловолокном полиэстра
  • Фильтровальный материал: 150 кг специально подготовленного кварцевого фильтровального песка и 150 кг специально подготовленного кварцевого фильтровального щебня по нормам DIN 19623 – для лучшей фильтрации и поглощения загрязнений
  • Большое ревизионное отверстие диаметром 380 мм с крышкой, крепящейся шпильками из нерж. стали и гайками M 12
  • Тщательное выверенное распределение потока внутри фильтра – для обтекания водой фильтрующей поверхности без образования вихрей при фильтрации и для равномерного прохождения потока при промывке
  • Авт. удаление воздуха из емкости и доп. шаровой кран ПВХ d20/DN15
  • Клапан опорожнения емкости d32/DN25 из ПВХ
  • Реверсивный гидроклапан Ospa из пластмассы, срабатывающий от давления сетевой воды – для авт. промывки фильтра с предвключенным управляющим эл./магнитным клапаном. С автоматическим закрытием при отключении напряжения или падении давления с помощью возвратной пружины. С двумя манометрами из нерж. стали с жидкостным успокоением
  • Индикатор контроля промывки
