Типовой ряд: 29 .... ThermoCond®

Типовой ряд: 29 .... ThermoCond®

Большая производительность небольшее потребление.

Кондиционер ThermoCond® фирмы Menerga® автоматически сам выбирает наиболее экономичный режим работы.

Кондиционер ThermoCond типового ряда 29 четырёх типоразмеров разработан как для частных, так и для небольших общественных бассейнов, а также для бассейнов отелей и лечебных учреждений. Кондиционер вентилирует, осушает и отапливает помещение бассейнов Кроме того, с помощью этого кондиционера можно подогревать воду в бассейнах При этом не требуется устройства радиаторного или панельного отопления пола.

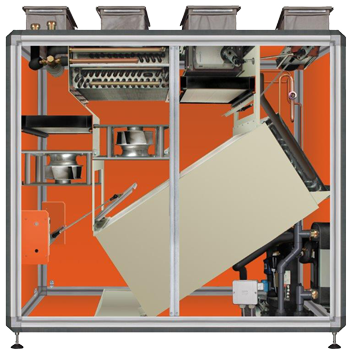

Описание установки

Корпус кондиционера

Корпус установки опирается на рамную конструкцию, изготовленную из профилированной оцинкованной стали. Корпус покрыт панелями, выполненными в виде сэндвича, внутри которого проложена теплоизоляция. Панели выполнены из стальных оцинкованных огнестойких листов, покрытых с обеих сторон слоем полиэстера марки DX51D + Z 275, 1А сантикоррозионной защитой класса III без «мостиков холода».

Дно корпуса сконструировано в виде ванночки для сбора конденсата со сливом и гидрозатвором. Механическая прочность установки соответствует немецким стандартам DIN EN 1986 RWTuV, а механическая прочность корпуса классу 1А, герметичность корпуса - классу А. Теплоизоляция, класс Т4, класс защиты от «мостиков холода» ТВЗ. К корпусу на болтах присоединены 4 патрубка с рамами (20 мм) для присоединения вентиляционных каналов.



Виброизоляция

Кондиционер размещен на виброосновании с ножками на винтах, позволяющих устанавливать его на требуемой высоте.



Патрубки присоединения воздуховодов

Гибкие патрубки приточного, вытяжного, наружного и отработанного воздуха покрыты теплоизоляцией без «мостиков холода».



Система клапанов

Кондиционер оснащен комплектом клапанов для наружного и отработанного (выбросного) воздуха. Они выполнены в виде полых ламелей из анодированного прессованного алюминия с резиновым уплотнением. Клапаны приводятся в движение электроприводами через пластмассовые шестеренки, армированные стекловолокном. Ламели поворачиваются в противоположном направлении с тем, чтобы поток воздуха был прямым.

2 рециркуляционных клапана сконструированы как клапаны основного воздуховода.



Блок вентиляторов приточного и отработанного воздуха

Рабочее колесо вениляторов с обратно загнутыми лопатками без спиралевидных корпусов имеет высокую производительность с оптимальным КПД. Приводится в действие электродвигателем с электронным регулированием числа оборотов. Коммутирующий блок для настройки электродвигателя и регулирования скорости вращения встроен в установку. Контроллер электронного регулятора отслеживает нормальное электропитание двигателя.

Вентиляторы с электродвигателями укреплены на резиновых виброоснованиях в корпусе установки и сбалансированы статически и динамически по двум плоскостям согласно типу балансировки G 2,5 в соответствии со стандартом ISO 1940, часть 1. При применении коммутирующего блока для настройки электродвигателя и регулирования скорости вращения приведение в действие предохранительного выключателя на электропитающией линии практически исключено или ограничено на основании характеристик, указаннных производителем.



Отборники статического давления

11 отборников перепада статического давления использованы для измерения перепада статического давления вентиляторов, аэродинамического сопротивления вентиляционной системы и перепада давления воздуховодов теплообменника. Имеются также отборники для измерения статического перепада давления фильтров.



Воздушные фильтры

Для очистки фильтра применены высокоэффективные фильтры класса G4 для вытяжного и наружного воздуха по немецким нормам DIN EN 779. Поверхность фильтра в 13 раз больше площади сечения потока воздуха. Кассеты фильтра имеют резиновые уплотнения для предотвращения подсосов. Фильтрующая способность проверена на гидроизоляцию до класса F8 по нормам DIN EN 1986.



Рекуператорная установка

Асимметричный высокоэффективный теплообменник выполнен из пропиленовых пластин и соответствует состоянию воздуха в бассейне. Он оптимально подобран в соответствиии с производительностью по обоим потокам воздуха, к условиям отвода конденсата, потерям давления и коэффициенту теплопередачи. Такой рекуператор оптимально встроен в конструкцию подлине корпуса. Материал пластин стоек к воздействию кислот и щелочей, коррозиоустойчив и износостоек ПожаростойкостьВ1 по немецким нормам DIN 4102.

Под установкой находится отвод конденсата с гидрозатвором.

Рекуператор может также работать в рециркуляционном режиме.



Сектор нагревания

Нагревательный регистр выполнен из медныхтрубок с алюминиевыми ребрами, подключение к отопительной сети может быть осуществлено на выбор либо непосредственно к установке, либо на лобовой части установки. Регистр снабжен также двухходовым проходным вентилем с электроприводом и термостатом защиты от замерзания. Двухходовой проходной вентиль с электроприводом встроен в установку.



Устройство пуска и регулирования

Шкаф автоматического пуска, управления и регулирования вместе с подключением всех вмонтированных в установку компонентов, включая клеммы для подключения основного электропитания, электродвигатель, главный и ремонтный выключатели, предохранители и все необходимые компоненты регулирования электродвигателя, как например, контактор, предохранительный выключатель, клеммная панель для регистрирования измерительных и экстренных сигналов смонтирован на кондиционере. Все заземленные контакты рассчитаны на питание от переменного тока силой 2А и напряжением 230V. В случае необходимости шкаф автоматического регулирования может быть смонтирован на стене.



Включение насоса водяного нагревательного регистра

Пуск насоса производится через отдельный заземленный контакт.



Управление насосом нагревательного регистра

Управление рециркуляционным насосом производится от сети переменного тока 1/N/PE 230 В 50 Гц.



Контроль за работой фильтров

В кондиционере имеются два электронных датчика для измерения аэродинамического сопротивления с анероидом и указанием на дисплее контроллера о необходимости профилактики фильтров.



Свободно программируемые устройства управления и регулирования

Контроллер состоит из:



Аппаратная база

Эта база включает в себя пульты обслуживания и сигнализации, состоящих из устройства с графическим дисплеем с однокнопочной системой управления с подачей данных на дисплей о заданных и фактических значениях параметров, о положении клапанов часов работы кондиционера и помехах как в текстовой, так и в световой форме.

Она позволяет изменять значения заданных параметров, осуществлять управление посредством меню с выводом данных на дисплей в текстовой форме, выбирать язык(онлайн) с помощью однокнопочной системы управления посредством колесика с клавишей, флэш-запоминающее устройство регистрирует и запоминает информацию о помехах, фактические и заданные значения трендов и конфигурации. Для графических данных трендов, вызываемых на модем, приводятся минимальные, максимальные и средние значения, сбор и регистрация данных осуществляется как во времени, так и по результатам. Имеющиеся таймеры программируются в зависимости от месяца, года с автоматическим учетом праздничных дней, рассчитываемых по лунному календарю. Микроконтроллер свободно программируется для автоматического переключения летнего времени на зимнее и обратно. Вход DSF-77 предусмотрен для радиочасов, сообщения о помехах и режимах работы могутбыть представлены в текстовой форме двумя строками в каждой по21 знаков с рецептур-страницей на каждое сообщение и возможностью квитирования помех. Аппаратная база позволяет архивировать до 1024 сообщений о помехах с указанием даты и времени, до 30 определяемых уровней кодов доступа в систему управления и обслуживания. Микроконтроллер свободно программируется посредством функционального контроля, снабжен аналоговыми и цифровыми выходами, RS 485 -пункт для программирования и наблюдения. Программа и часовой канал предохранены от отключения сети. Сенсоры, необходимые для измерения, например, температуры наружного, приточного и вытяжного воздуха и электроприводы клапанов встроены в установку и соединены через

C-BUS-систему. Все сенсоры и датчики выполнены таким образом, что они свободно программируются, постоянный контроль линий связи сообщает о возможном отключении сенсора или датчика, выход из строя одного из участников системы не ведет к нарушению системы связи. Соединения всех сенсоров и датчиков осуществляется посредством двойной проводки для подачи напряжения и для передачи информации длиной до 1000 м. Сигнализация всех процессов проводится в дигитальной (цифровой) системе, что предотвращает возможные искажения и гарантирует высокую точность. Все компоненты соответствуют устойчивости к помехам по немецким нормам pr EN 50081-1, pr EN 50081-2, pr EN 50082-2, уровень 3.



Программное обеспечение

Функции управления и регулирования.

  • Выбор режима работы - статического, режима функционирования бассейна или автоматического, происходит на пульте управления (ЧМИ). Включение автоматического режима работы бассейна происходит через запрограммированный часовой канал или внешний сигнал (например, датчик, регистрирующий перемещение в помещении или световой сигнал).
  • Подача наружного воздуха для воздухообмена с ограничением времени осуществляется через контакт или человеко-машинный интерфейс (ЧМИ).
  • Регулирование температуры воздуха: Регулирование температуры вытяжного воздуха происходит посредством ограничения минимального и максимального количества приточного воздуха. Заданные значения вытяжного воздуха устанавливаются на ЧМИ.
  • Подача различного количества воздуха: в режиме отопления с полной рециркуляцией воздуха количество воздуха подается в соответствии с требуемой теплопроизводительностью с целью экономии электроэнергии.
  • Регулирование влажности воздуха в режиме функционирования бассейна устанавливается по заданному значению влажности вытяжного воздуха, в статическом режиме - в зависимости от наружной температуры.
  • Контроль за работой сенсоров: в случае обрыва проводки или короткого замыкания подается сигнал на пульт управления.
  • Сигнал о помехах подается на дисплей в текстовой форме и посредством световых сигналов по «тревоге А» и по «тревоге В». Для дистанционной передачи информации о помехах на клеммную панель подается заземленный сигнал.
  • Ручное управление устанавливается при пробном пуске, вводе в эксплуатацию, техническом обслуживании и в аварийном режиме.

Объединенное регулирование температуры воды и воздуха (предложение)

Регулирование температуры внутреннего воздуха происходит в зависимости от температуры воды в чаше бассейна. Этот регулятор вместе с датчиками температуры поставляется вместе с кондиционером для монтажа на месте.



Общие испытания

После изготовления и сборки кондиционер вместе со шкафом автоматического регулирования подвергается общим испытаниям. При этом проверяется герметичность установки, функциональный контроль программного обеспечения и всех блоков управления и регулирования. Испытание корпуса и установка всех основных параметров сопровождается составлением протокола согласно типу балансировки G=2,5 по нормам DIN 1940, часть 1.



Направление движения воздуха

Стандартное направление движения вытяжного и отработанного воздуха в установке сверху вниз.



Дополнительное альтернативное оснащение

  • Изменение стороны обслуживания

  • Изменение позиций патрубков подключения воздушных каналов
  • Дополнительная защита от коррозии
  • Объединенное регулирование температуры воды и воздуха
  • Табло с дистанционным управлением

Дополнение

Комплектацию кондиционера необходимо согласовать до начала стадии проектирования.
